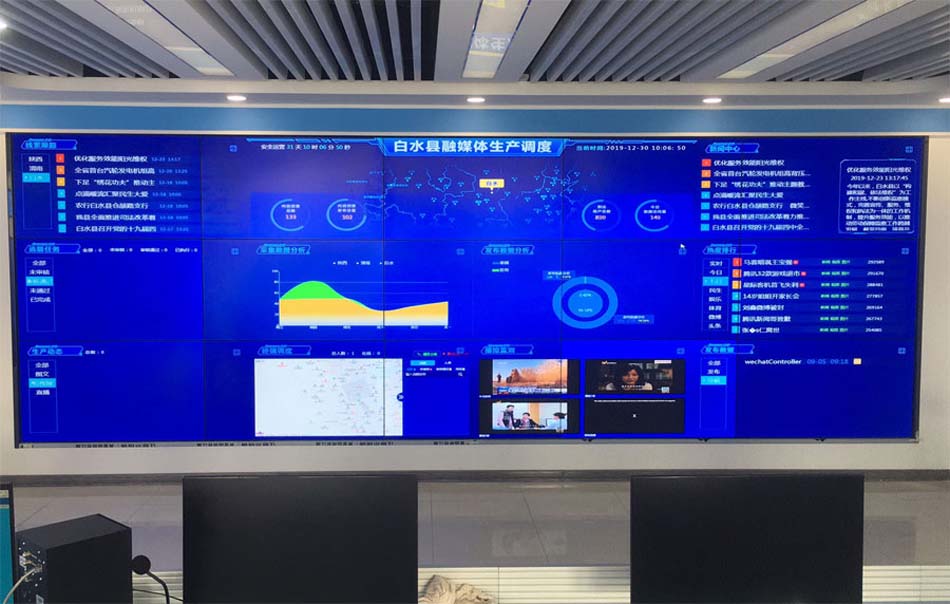

项目名称：【调度室拼接大屏系统】白水县融媒体生产调度室

项目简介：采用三星55寸3.5mm拼缝3x5拼装规格

项目特点：嵌入式壁挂式安装，4K级显示分辨率，支持画面切换、任意拼屏等多功能应用

客户反馈：对我司专业技术和服务给与了高度评价

调度室拼接大屏的安装环境要求有哪些？

系统环境测试要求

为保证液晶拼接大屏实施的顺利进行，保护系统设备的正常工作,设备的现场安装必须 满足以下环境条件：

1、安装要求

（1） 安装位置为室内，环境整洁，不易多灰尘及杂物；

（2） 安装墙面要求平整结实，承重力强，不易变形；

（3） 根据安装需求进行安装设计，提供设计图纸；

（4） 设备接地，为保障设备良好使用，提供接地点。

2、操作控制台（室）装修及设备位置要求

（1）操作控制电脑的位置应在拼接屏幕的正对面，要求操作员可以方便直观的看到拼接 屏的操作。如果有专门隔断的操作控制室，则操作控制室与大屏显示室之应有透明玻璃，方 便操作员的观看。

（2）控制电脑应尽可能位于拼接屏的正对面方向，并与拼接屏有合适的距离，以便于调 试、色彩调整等操作。

3、光线要求

（1）灯光照明建议采用内藏筒灯，灯光不宜直接对准屏幕方向，距离屏幕保持 1-2 米以 外，以免影响投射效果。

（2）如果控制室的窗户较大，应避免日照光线直射，用窗帘遮光，窗帘应采用深色。

4、走线及线槽要求

（1）弱电线缆（HDMI 线、视频线、控制线、网线等）应与强电线缆隔开走线，避免信 号干扰。如果是用走线槽，建议不能共用一个走线槽，应分不同的走线槽分开走线。

（2）如果是地板砖、复合木地板等固定的地面，要求从信号源（计算机 HDMI 信号、 视频信号）和控制电脑到矩阵之间要有走线槽，走线距离越短为宜，最长不超过 20 米影响 信号衰减，若超过 20 米则建议选择光纤 HDMI 高清线。

（3）如果是抗静电地板，则走线出口处应开孔，留线缆出口。

5、控温要求

（1）拼接幕墙背后的维修通道内要有良好的温度控制和散热措施。如果是中央空调应有 空调进、出风口，如果没有中央空调，应加设专门的空调，空调功率大小视大屏规模而定。

（2）维修通道内温度与拼接幕墙控制室房间温度应可控制并基本保持相同。

（3）空调出风口不要在拼接屏的正上方，防止空调内的湿气水球溅射到屏上。

6、供电电源 考虑到系统可能会遇到特殊情况会发生断点再通电的电流冲击，拼接单元本身具备电源 保护设计，保证了设备的正常安全的运行。

（1） 系统的电源为 AC 220V ±5%；用有保护接地线的三项插座；插座数与拼接单元数 量有关。

（2） 拼接系统和矩阵及控制 PC 等要求同相供电。

（3） 电源电压要稳定，可靠，特别防止断电后立即加电，因此，原则上建议拼接系统的 电源必须经过相应功率 UPS 稳压供电。

（4） 系统设备要有良好的接地，接地电阻<1Ω，保证遇到雷击等特殊状况时设备不损坏。 7、系统环境

（1） 拼接系统的背面是维修通道，维修通道宽度一般不小于 0.60 米

（2） 大屏房间要求有较好的温度和湿度控制。工作环境温度为 0℃-40℃，相对湿度 10%-90%。

（3） 拼接幕墙房间要求保持干净，防尘。

（4） 消防喷头尽可能远离拼接墙, 并且要用喷雾灭火剂。
