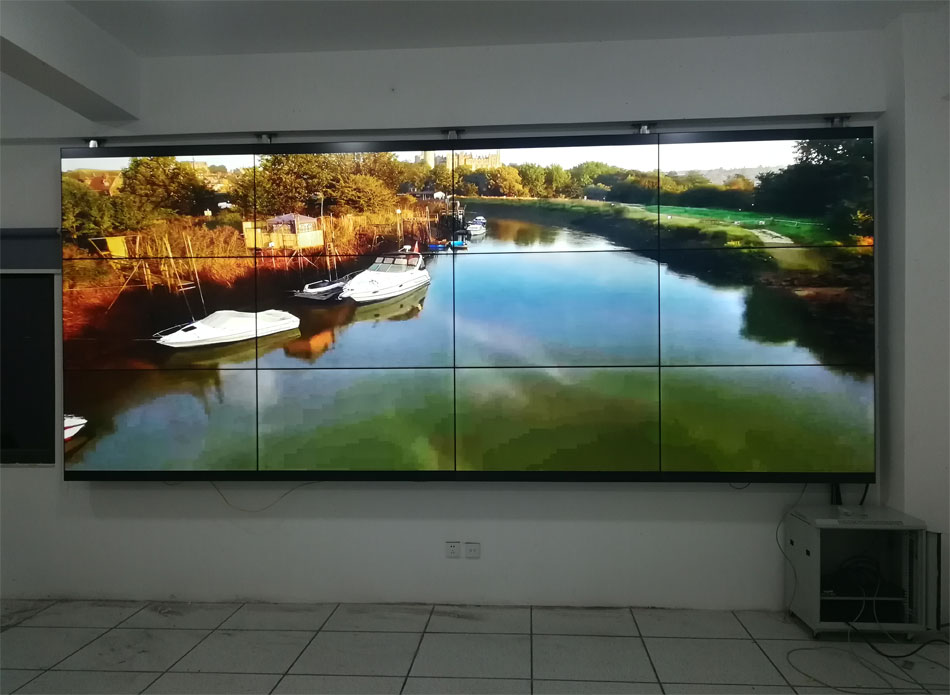

液晶拼接屏线缆敷设其他要求

一：信号线路，与具有强磁场、强电场的电气设备之间的净距离应符合下列规定：

（1）采用非屏蔽线缆穿金属保护管或在封闭的金属线槽内敷设时，应为0.8M;直接敷设时应大于1.5M。

（2）采用屏蔽线缆宜大于0.8M。

（3）敷设电缆是，多芯电缆的最小弯曲半径应大于其外径的6倍；同轴电缆的最小弯曲半径应大于其外径的15倍；光缆的最小弯曲半径应大于其外径的20倍。

（4）线缆槽敷设截面利用率不应大于50%；线缆穿管敷设截面利用率不应大于40%。

（5）电缆沿支架或在槽内敷设时，应符合下列规定：   A:电缆垂直排列或倾斜坡度超过45°，电缆应牢固固定在每个支架上；  B电缆水平排列或倾斜坡度不超过45°时，电缆应每隔

1~2个支架牢固固定； C：在引入接线盒和分线箱前150~300mm处，电缆应牢固固定。

（6）下列情况应加装接线盒或拉线盒，加装位置应便于穿线： A:对无弯管路，当管路长度超过30M时，应每隔30米加装一个；  B：两个拉线点之间有一个转弯，且管路长度不超过20米时；  C: 两个拉线点之间有两个转弯；且管路长度不超过15米时； D:两个拉线点之间有三个转弯，且管路长度不超过8M时。

（7）在线管转弯处或直线距离每隔1.5M处，应设固定线夹。

（8）垂直敷设的线管，应按传入导线截面积的大小，每隔10M出加装一个固定穿线的接线盒，并应用绝缘夹降导线固定在盒内。
